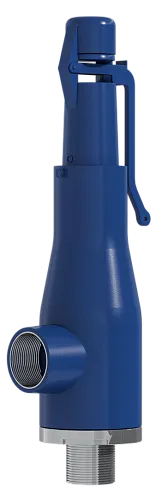

Пружинный предохранительный клапан серии 19000

Компактный предохранительный клапан для сброса рабочих сред при термальном расширении жидкости и других исполнений.

Тип ПК Пружинный
Условный диаметр Вход DN 15…50 мм
Выход 25…65 мм
Класс давления Вход ANSI от 150 до 2500
(PN 2,0 ÷ 42 МПа)
Выход ANSI от 150 до 600
(PN 2,0 ÷ 10 МПа)
Температура среды От минус 267 до 593 °C
Установочное давление От 0,035 до 55,1 МПа
Площадь проходного сечения 6 размеров От 0,62 до 3,66 см²

Технические характеристики

Тип ПК Пружинный
Условный диаметр Вход DN 15…50 мм
Выход 25…65 мм
Класс давления Вход ANSI от 150 до 2500
(PN 2,0 ÷ 42 МПа)
Выход ANSI от 150 до 600
(PN 2,0 ÷ 10 МПа)
Температура среды От минус 267 до 593 °C
Установочное давление От 0,035 до 55,1 МПа
Площадь проходного сечения 6 размеров От 0,62 до 3,66 см²
Материальное исполнение Углеродистая сталь. Нержавеющая сталь. Низкотемпературная углеродистая сталь. Специальные стали и сплавы.
Испытания на герметичность API 527
Тип присоединения Резьбовое. Фланцевое. Сварное.

С рычагом подрыва

Блокирующее устройство

На сероводород

Компенсация противодавления

С рычагом подрыва

Герметичный и негерметичный рычаг подрыва

Блокирующее устройство

С устройством блокировки ПК для проведения испытаний

На сероводород

В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород

Компенсация противодавления

Исполнение с разделительной пластиной (для компенсации противодавления)

Затвор из нержавеющей стали

Затвор из нержавеющей стали в стандартном исполнении
