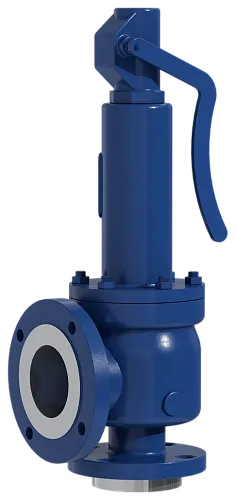

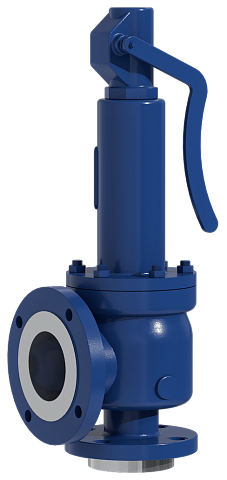

Пружинный предохранительный клапан серии 1900
Предохранительные клапаны серии 1900 предназначены для применения на газообразных и жидких рабочих средах, а также на водяном паре. Все внутренние детали клапанов изготовлены из нержавеющей стали. Высокая надежность конструкции подтверждается многолетним опытом эксплуатации.
Технические характеристики
-
Тип ПК Пружинный
-
Условный диаметр Вход DN 25…300 мм
Выход 50…400 мм -
Класс давления Вход ANSI от 150 до 2500
(PN 2,0 ÷ 42 МПа)
Выход ANSI от 150 до 600
(PN 2,0 ÷ 10 МПа) -
Температура среды От минус 267 до 815 °C
-
Установочное давление От 0,035 до 42 МПа
-
Площадь проходного сечения 16 размеров От 0,71 до 509,65 см²
-
Материальное исполнение Углеродистая сталь. Нержавеющая сталь. Низкотемпературная углеродистая сталь. Специальные стали и сплавы.
-
Испытания на герметичность API 527
-
Тип присоединения Фланцевое
Варианты исполнения
С уравновешенным сильфоном
Исполнение с уравновешенным сильфоном (с дополнительным уравновешенным поршнем)
С рычагом подрыва
Герметичный и негерметичный рычаг подрыва
С устройством блокировки
С устройством блокировки предохранительного клапана для проведения испытаний
С мягким уплотнением седла
Исполнение с мягким уплотнением седла (герметичность в седле при рабочем давлении, равном 95% от давления начала открытия)
Термодиск
Специальное исполнение диска для паровых сред – Термодиск
С сильфонным уплотнением штока
Предназначена для применения в установках с повышенными требованиями к герметичности и безопасности.
Герметичность достигается за счёт металлического сильфона, полностью исключающего выход рабочей среды в атмосферу даже при длительной эксплуатации.
Сильфон работает под внешним давлением и защищён направляющими втулками, обеспечивающими устойчивость к вибрациям и перепадам давления.
Такое исполнение оптимально для токсичных, взрывоопасных и вакуумных сред, где утечка недопустима, и гарантирует долговечность, надёжность и отсутствие обслуживания сальникового узла.
С паровой рубашкой обогрева
Для поддержания температуры рабочей среды внутри клапана. Паровая рубашка обеспечивает равномерный прогрев корпуса, предотвращая загустевание или кристаллизацию вязких или чувствительных к температуре жидкостей, а также снижает риск образования конденсата. Применяется в системах с высокой вязкостью среды или при работе в условиях пониженных температур.
Отличительные особенности
-
Затвор из нержавеющей сталиЗатвор из нержавеющей стали в стандартном исполнении
-
Эжекторная трубкаЭжекторная трубка для отвода рабочей среды из области пружины
