Оптимизация котла
Котлы применяются везде: на нефтеперерабатывающих заводах, химических заводах, нефтехимических заводах, крупных и малых производственных предприятиях, небольших заводах (например, заводы по производству пищевых продуктов и напитков), в гостиницах, торговых центрах, на территории образовательных учреждений, больницах и т. д. Реальная оптимизация котла за счет повышения его эффективности, применения пара более высокого качества и лучшего управления, снижения эксплуатационных расходов является основной проблемой для эксплуатационных и управленческих команд предприятий.
Регулировка котла это показатель эффективности котла при преобразовании топлива (мазута, газа, угля) и воды в пар.
КПД надлежащим образом отрегулированного котла составляет прибл. 80 %. Если КПД котла меньше 80 %, деньги и энергия тратятся впустую и, скорее всего, есть вероятность выделения опасных загрязнителей воздуха в окружающую среду.
В дополнение к техническому обслуживанию котла (устранение утечек, добавление изоляции и очистка трубок теплообменника) для эффективной регулировки котла необходимо выполнить четыре основных измерения РАСХОДА: воздуха, подачи топлива, подачи питательной воды и выхода пара. Данные меры будут в значительной степени способствовать эффективной регулировке котла, а также снизят стоимость технического обслуживания котла.
Предлагается широкий выбор ультразвуковых и вихревых расходомеров для обеспечения эффективных, надежных и экономичных решений для указанных ключевых измерений расхода.

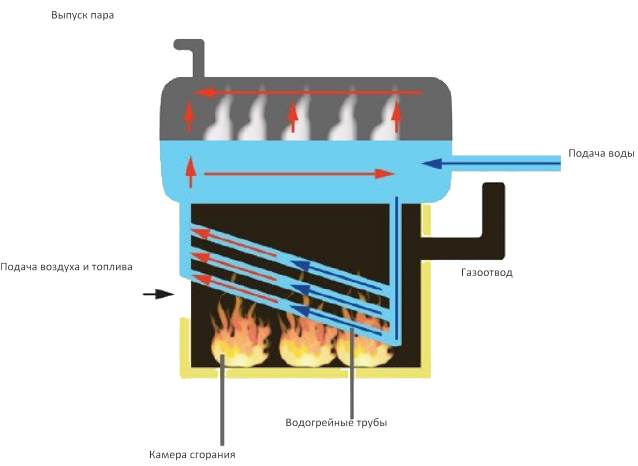

Рисунок 1: Типовая компоновка котла
Очень важно точно измерять количество топлива, поступающего в котел (мазут или газ) для его регулировки и оптимизации его КПД.
Измерение расхода жидкого топлива
Компания Panametrics предлагает высокоточные ультразвуковые расходомеры жидкости, которые могут измерять все типы легкого и тяжелого жидкого топлива на линиях подачи и возврата, в значительной степени помогая при составлении ежемесячных отчетов о расходе топлива и повышая КПД котла.
- Ключевые особенности и выгоды включают в себя:
- погрешность измеренного значения ±0,15 %;
- точное измерение даже при низком расходе и низком давлении в линиях подачи и возврата;
- возможность измерения всех типов жидкого топлива (от тяжелого до легкого) без снижения точности и без необходимости повторной калибровки; нулевой перепад давления и, как следствие, повышенный КПД;
- отсутствие смещения со временем, поскольку нет движущихся частей, которые изнашиваются, и не требуется повторная калибровка;
- возможность выполнять расчет объема при базовых условиях (API MPMS 11.1) с использованием значений давления, температуры и плотности;
- доступные выходные данные: объемный расход, массовый расход, полный расход и др.
Предалагются точные ультразвуковые расходомеры газа для измерения всех типов газообразного топлива, например природный газ, извлеченные газы и т. д., в значительной степени помогая при составлении ежемесячных отчетов о расходе топлива и повышая КПД котла.
- Ключевые особенности и выгоды включают в себя:
- погрешность измеренного значения ±0,5 %;
- точное измерение даже при низком расходе (широкий диапазон коэффициента рабочего регулирования горелки) и низком давлении в линиях подачи;
- возможность измерения всех типов газообразного топлива без снижения точности и без необходимости повторной калибровки; производное измерение мощности в МВт для помощи при оценке теплосодержания;
- нулевой перепад давления и, как следствие, повышенный КПД;
- отсутствие смещения со временем (отсутствие движущихся частей, которые изнашиваются), не требуется повторная калибровка;
- возможность выполнять расчет объема при базовых условиях с использованием значений давления и температуры;
- доступные выходные данные: фактический объемный расход, стандартизованный объемный расход, массовый расход, полный расход и др.
Измерение расхода воздуха в котлы
Подача воздуха в котел является ключевым параметром эффективного сгорания топлива, а также оптимизации и регулирования отношения воздуха к топливу. Расходомеры воздуха должны иметь широкий диапазон значений, сохраняя при этом точность и высокое быстродействие.

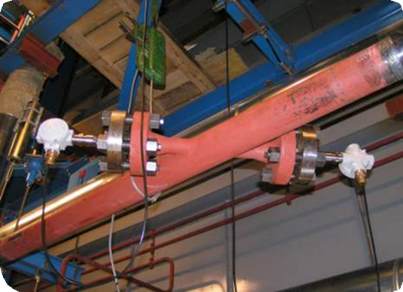

Вихревой расходомер для измерения расхода воздуха в котел
Подача воздуха в котел является ключевым параметром эффективного сгорания топлива, а также оптимизации и регулирования отношения воздуха к топливу. Расходомеры воздуха должны иметь широкий диапазон значений, сохраняя при этом точность и высокое быстродействие.
Можем предложить встраиваемые многопараметрические вихревые расходомеры со встроенными датчиками давления и температуры. Это идеальное и экономичное решение для измерений расхода воздуха. Ключевые особенности и выгоды включают в себя следующее:
- экономичность, простота установки и технического обслуживания;
- наличие множества параметров позволяет выполнять измерение объемного или массового расхода;
- погрешность от ± 1 % до ± 1,5 % измеренного значения с быстрым откликом и достаточно широким диапазоном измерения;
- возможность отвода на линии.
Измерение расхода питательной воды в котлы
Так называемая питательная вода является ключевой средой, поскольку она нагревается для выработки пара. Измерение расхода питательной воды является наиболее критическим измерением для системы управления и предохранительной системы. Для данного вида применения требуются надежные, точные и иногда полностью резервированные расходомеры.

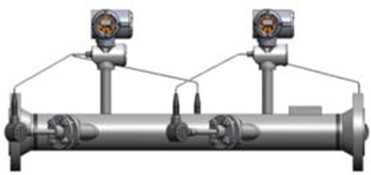

Полностью резервированный сертифицированный расходомер SIL3
Полностью резервированные (до 4 степени), надежные и точные ультразвуковые расходомеры жидкости, сертифицированные по категории SIL3 для критических с точки зрения безопасности пунктов измерения расхода. Ключевые особенности и выгоды включают в себя:
- расходомер, сертифицированный по категории SIL3, с полным резервированием для контуров управления и безопасности;
- предназначен для применения в процессах, выполняемых в тяжелых условиях при высокой температуре и давлении;
- погрешность измеренного значения ±0,5 %;
- нулевой перепад давления и, как следствие, повышенный КПД;
- отсутствие смещения со временем, поскольку нет движущихся частей, которые изнашиваются, и не требуется повторная калибровка;
- доступные выходные данные: объемный расход, массовый расход, полный расход и др.
Экономичный ультразвуковой расходомер с фиксирующими хомутами
Для временных некритичных измерений расхода питательной воды компания предлагаем точные ультразвуковые расходомеры с фиксирующими хомутами, которые могут быть установлены в рабочих условиях. Ключевые особенности и выгоды включают в себя:
- погрешность измеренного значения ±1 %;
- экономичный неинтрузивный накладной расходомер;
- подходит для широкого диапазона размеров и материалов труб;
- способен выдерживать высокую температуру;
- простота регулировки и установки;
- нулевой перепад давления и, как следствие, повышенный КПД;
- отсутствие смещения со временем, поскольку нет движущихся частей, которые изнашиваются, и не требуется повторная калибровка;
- доступные выходные данные: объемный расход, массовый расход, полный расход и др.
Измерения выходного расхода пара
В конечном итоге, измерение расхода пара последний шаг к окончательной оценке КПД котла.
Ультразвуковые расходомеры для нормального (насыщенный пар) и очень высокотемпературного пара (перегретого, поскольку он представляет собой сухой пар), а также вихревые массовые расходомеры со встроенными датчиками температуры и давления как для измерения расхода насыщенного, так и для перегретого пара. Расходомеры пара от Panametrics могут измерять количество пара и энергию, которые крайне важны для повышения производительности котла.

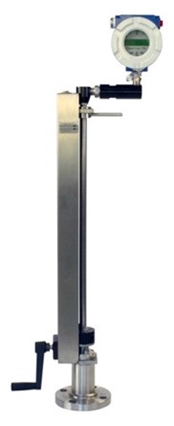

Вихревой расходомер для измерения массового расхода и теплосодержания пара
Встраиваемые многопараметрические вихревые расходомеры со встроенными датчиками давления и температуры. Это идеальное и экономичное решение для выполнения измерений расхода пара. Ключевые особенности и выгоды включают в себя:
- экономичность, простота установки и технического обслуживания;
- наличие множества параметров позволяет выполнять измерение объемного или массового расхода, энергии (теплосодержания), а также давления и температуры; погрешность ± 1,5 % измеренного значения с быстрым откликом и достаточно широким диапазоном измерения;
- возможность отвода на линии;
- широкий диапазон расхода пара, температура до 400 °C и давление до 600 фунтов.
Ультразвуковой расходомер для измерения массового расхода перегретого пара
Ультразвуковые массовые расходомеры в качестве идеального и экономичного решения для измерения расхода перегретого пара при температуре 600 °C. Ключевые особенности и выгоды включают в себя:
- погрешность измеренного значения ±1 %;
- нулевой перепад давления и, как следствие, повышенный КПД;
- отсутствие смещения со временем, поскольку нет движущихся частей, которые изнашиваются, и не требуется повторная калибровка; способен выдерживать воздействие высоких температур и давления;
- доступные выходные данные: объемный расход, массовый расход, полный расход и др.;
- широкий диапазон измерения при отношении верхнего предела диапазона регулирования к нижнему 150:1;
- возможность снятия датчика во время эксплуатации.
По представленному оборудованию можно обратиться в "ДС Контролз" как к дистрибьютору. Подробнее с расходомерами можно ознакомиться на нашем сайте в каталоге оборудования - КИПиА
