Стационарные расходомеры УЗР-868-ГП, УЗР-868-ГПХ

Стационарные расходомеры УЗР-868-ГП, УЗР-868-ГПХ

Расходомеры ультразвуковые УЗР-868-ГП, ГПХпредназначены для измерений скорости, объемного расхода (объема) природного, попутного газа, массового расхода (массы) водяного пара.

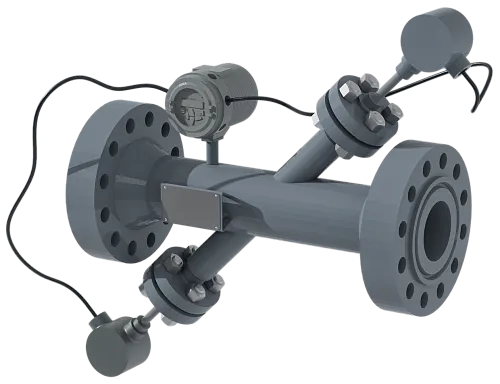

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока.

Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного). Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри стального цилиндрического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

    Расходомеры имеют различные исполнения по способу подключения к трубопроводу:
  • измерительный трубопровод с фланцевыми исполнениями
  • монтаж на измерительном трубопроводе на месте эксплуатации

Расходомеры УЗР-868-ГП и УЗР-868-ГПХ предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара.

Программное обеспечение расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Основные технические характеристики
Размер трубы
50 мм - 1200мм
Материал первичного преобразователя (датчика)
Титан, Monel, Hastelloy, нержавеющая сталь
Материал Трубы
Все металлы. При использовании труб из других материа- лов, проконсультируйтесь с компанией ЗАО «ДС Контролз»
Диапазон измерений
4000:1
Скорость потока
0,08 -120 м/с
Погрешность
±1,5…2,5% (1 канал); ±1…2% (2 канала); ±0,5 (при калибровке и поверке проливным методом, в комплекте с изм. участком)
Температура процесса
от 70°C до 150°C; от 220°C до 120°C; от 70°C до 280°С; от 190°С до 450°С
Длина кабеля
330м
