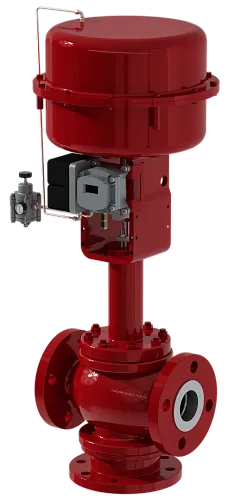

Трехходовой клапан
Трехходовые регулирующие клапаны, предназначенные для применения в качестве как смесительных, так и разделительных устройств. Конструкция и примененные материалы обеспечивают наивысшую пропускную способность среди современных трехходовых клапанов, а также надежность и продолжительный срок службы. Клапаны любого исполнения работают с направлением подачи среды "на открытие", благодаря чему обеспечивается динамическая устойчивость плунжера в потоке.
Технические характеристики
-
Условный диаметр DN от 25 до 300 мм
-
Условное давление PN от 1,6 до 10 МПа
-
Температура среды От минус 29 до 454 °С
-
Пропускная способность Сv 6…1080 / Kv 5,2…929
-
Характеристика Линейная
-
Диапазон регулирования 100:1
-
Герметичность в затворе II, III или IV классы ГОСТ 9544
-
Материал корпуса Углеродистая сталь. Хладостойкая сталь. Теплостойкая сталь. Нержавеющая сталь.
-
Материал сальниковой набивки Комбинация «Carbon/PTFE» или графит
-
Присоединение Фланцевое
Под приварку -
Исполнительный механизм Пневматический, пружинно-мембранный. Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
Из специальных сталей и сплавов
Корпуса из специальных сплавов Уранус В6, или Хастеллой С для высокоагрессивных сред, или из бронзы для работы на кислороде. Материалы в соответствии с требованиями NACE стандарта для сред, содержащих сероводород.
Смесительный или разделительный
Обеспечивает смешение двух потоков или разделение одного потока на два направления с возможностью точного регулирования расхода.
С удлиненной стойкой для высокотемпературных или криогенных сред
Удлинённая стойка (или шейка корпуса) обеспечивает эффективную тепловую изоляцию узла сальникового уплотнения: тепло от рабочей среды не передаётся на привод и уплотнения, благодаря чему температура в зоне сальника не превышает 100 °C.
Такое исполнение гарантирует надёжную работу клапана как при воздействии высоких температур, так и в криогенных условиях, сохраняя герметичность, точность регулирования и длительный срок службы сальниковой набивки из композиции Carbon/PTFE.
С дренажной заглушкой
Позволяет выполнять слив рабочей среды из корпуса клапана для обслуживания или консервации без демонтажа из трубопровода.
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Клапан изготовлен с материалами и конструкцией, устойчивыми к коррозии, вызванной сероводородом. Обеспечивает долговечность и надежную работу в агрессивных средах, где возможна селективная или общий коррозионный износ, соответствуя требованиям стандарта NACE MR 0103/01-75 для нефтегазовой и химической промышленности.
Для работы в среде кислорода
Конструкция и материалы клапана исключают возгорание или разложение при контакте с кислородом, обеспечивая безопасную эксплуатацию в кислородсодержащих средах.
С адаптацией к агрессивной окружающей среде, содержащей коррозионные газы или пары кислот, а также морской атмосфере
Клапан выполнен с материалами и защитными покрытиями, обеспечивающими устойчивость к коррозии и долговечность при работе в агрессивных промышленных и прибрежных условиях. Гарантирует надежную эксплуатацию в средах с кислотными или коррозионно-активными газами и высокой влажностью морского воздуха.
С паровой рубашкой обогрева
Для поддержания температуры рабочей среды внутри клапана. Паровая рубашка обеспечивает равномерный прогрев корпуса, предотвращая загустевание или кристаллизацию вязких или чувствительных к температуре жидкостей, а также снижает риск образования конденсата. Применяется в системах с высокой вязкостью среды или при работе в условиях пониженных температур.
С сильфонным уплотнением штока
Предназначена для применения в установках с повышенными требованиями к герметичности и безопасности.
Герметичность достигается за счёт металлического сильфона, полностью исключающего выход рабочей среды в атмосферу даже при длительной эксплуатации.
Сильфон работает под внешним давлением и защищён направляющими втулками, обеспечивающими устойчивость к вибрациям и перепадам давления.
Такое исполнение оптимально для токсичных, взрывоопасных и вакуумных сред, где утечка недопустима, и гарантирует долговечность, надёжность и отсутствие обслуживания сальникового узла.
С отбором протечек в сальнике
Клапан оснащен системой контроля и отвода небольших утечек через сальник, что предотвращает попадание рабочей среды в окружающую среду и повышает безопасность эксплуатации. Такая конструкция позволяет оперативно обнаруживать и контролировать протечки, снижая риск аварий и необходимость частого технического обслуживания.
