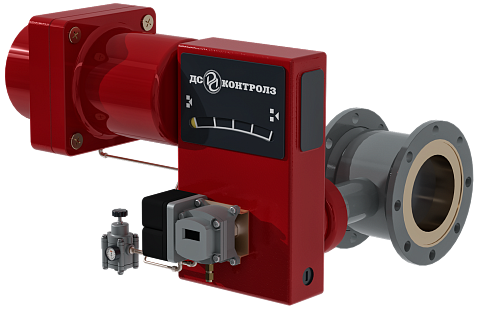

Универсальный поворотный сегментный клапан 35002
Это универсальный поворотный сегментный клапан с эксцентричным плунжером, сочетающий лучшие свойства подъемных и поворотных регулирующих устройств и обладающий высокой пропускной способностью, устойчивостью к кавитации, а также широким диапазоном и точностью регулирования.
Принцип работы регулирующей, запорно-регулирующей, отсечной арматуры основан на вращательном движении плунжера, выполненного в виде шарового сегмента, относительно эксцентричной оси корпуса.
Сегментная часть плунжера упруго соединена со ступицей, установленной на вал, с возможностью незначительного осевого смещения, что обеспечивает самоцентрирование плунжера в седле. Плотная посадка плунжера обеспечивается упругой деформацией. Седло с уплотнительной фаской закреплено в корпусе посредством резьбового фиксатора.
Пневматический привод пружинно-мембранного типа, с гофрированной мембраной и возвратной пружиной, через рычаг, установленный на шлицах вала, вращает плунжер в диапазоне 50°. Данный тип привода является базовым исполнением. В зависимости от требований проекта возможно исполнение с различными типами приводов.
Оборудование может применяться в широком диапазоне рабочих температур.
Технические характеристики
-
Условный диаметр DN от 25 до 300 мм
-
Условное давление PN от 1,6 до 10 МПа
-
Температура среды От минус 200 до 400 °С
-
Пропускная способность Сv 5,6…1750 / Kv 4,8…1505
-
Характеристика Равнопроцентная, линейная
-
Диапазон регулирования 100:1
-
Герметичность в затворе IV, V, VI класс ГОСТ 9544
А класс ГОСТ 9544 -
Материал корпуса Углеродистая сталь. Хладостойкая сталь. Нержавеющая сталь. Коррозионно-стойкие сплавы.
-
Материал сальниковой набивки Комбинация «Carbon/PTFE» или графит
-
Присоединение Фланцевое, стяжное
-
Исполнительный механизм Пневматический, пружинно-мембранный. Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
Для всех типоразмеров, от DN 25 до DN 300 полное устранение протечки в атмосферу обеспечивается применением дополнительных колец круглого сечения из эластомера, устанавливаемых помимо стандартной сальниковой набивки. Эта конструкция отвечает требованиям защиты окружающей среды разных стран. Во многих случаях это позволяет исключить необходимость использования дорогостоящих сильфонных уплотнений.
Для фланцевых клапанов предусмотрено исполнение с паровым обогревом.
Циркуляция пара в рубашке обогрева позволяет использовать клапаны серии 35002 для работы с кристаллизующимися и полимеризующимися средами.
Эрозии корпуса и затвора удается избежать благодаря применению седла со стеллитовой наплавкой в форме сопла Вентури.
Твердосплавное покрытие и специальная конструкция затвора для работы со средами, содержащими твердые включения. Возможно изготовление затвора из циркониевой керамики.
Корпуса из специальных сплавов Уранус В6, или Хастеллой С для высокоагрессивных сред, или из бронзы для работы на кислороде. Материалы в соответствии с требованиями NACE стандарта для сред, содержащих сероводород.
Путем селективной сборки и дополнительной притирки плунжерной пары возможно изготовление исполнения клапана серии 35002 с металлическим уплотнением и герметичностью затвора по классу V, VI ANSI/FCI 70.2 или А по ГОСТ Р 54808.
Очень короткое время срабатывания без какой-либо потери стабильности достигается при использовании специальных позиционеров или бустерных реле.
Специальное исполнение для работы при температуре окружающей среды до 60 °С.
Могут быть использованы электрические исполнительные механизмы различных фирм-изготовителей.
Клапан серии 35002 может поставляться с ручным редуктором, в котором все движущиеся части закрыты кожухом. Эта конструкция не требует больших усилий на маховике и снабжена защитным механизмом для предотвращения самопроизвольного вращения от вибрации.
Клапан серии 35002 может быть использован в качестве надежного отсечного клапана, позволяющего герметично и быстро перекрыть трубопровод. В этом случае клапан комплектуется конечными выключателями, трехходовым электромагнитным клапаном или другими требуемыми принадлежностями. Стандартный привод обеспечивает время хода менее 12 секунд. Путём доработки затворной части возможно выполнение требований по герметичности в соответствии с классом A по ГОСТ Р 54808.
Отличительные особенности
-
ПлунжерПлунжер, стандартно выполненный из стеллита (DN < 80) либо из нержавеющей стали со стеллитовой наплавкой, обтекаемая форма проточной части корпуса обеспечивают устойчивость к эрозии
-
СамоустановкаУпругость соединительных ножек плунжера обеспечивает его самоустановку в седле
-
КожухПодвижные части привода полностью защищены кожухом
-
РеверсированиеВозможность реверсирования на месте действия НО/НЗ путем перестановки деталей привода
-
Варианты монтажаВосемь различных вариантов монтажа привода клапана относительно трубопровода обеспечивают удобный доступ и обслуживание.
-
Заметный указательБроский и различимый издалека местный указатель положения
-
Дублирующие уплотнительные кольцаСтандартные дублирующие уплотнительные кольца на сальниковой втулке
-
Удлиненная шейка корпусаУдлиненная шейка корпуса защищает сальниковый узел от воздействия температуры среды
-
Точность регулированияУстановка кулачка позиционера непосредственно на конце вала повышает точность регулирования
-
Простая перестановка кулачкаВозможность изменения на месте характеристики регулирования за счет простой перестановки кулачка позиционера
-
Высокоточное соединениеПлотное, высокоточное шлицевое соединение вала с плунжером и рычагом привода
