Односедельный клапан серии 21000
Клапаны самого широкого спектра применения. Предусмотрены специальные одноступенчатые антикавитационные или антишумовые конструкции для критических условий эксплуатации. Односедельные клапаны благодаря простоте и надежности могут применяться в большом диапазоне давлений и температур. Мощная верхняя направляющая плунжера обеспечивает его стабильность в потоке даже при сложных параметрах эксплуатации.
Технические характеристики
-
Условный диаметр DN от 25 до 200 мм
-
Условное давление PN от 1,0 до 42 МПа
-
Температура среды От минус 196 до 560 °С
-
Пропускная способность Сv 0,1…640 / Kv 0,09…550
-
Характеристика Равнопроцентная, линейная
-
Диапазон регулирования 50:1
-
Герметичность в затворе IV, V, VI классы ГОСТ 9544
А Класс ГОСТ 9544 -
Материал корпуса Углеродистая сталь. Хладостойкая сталь. Теплостойкая сталь. Нержавеющая сталь. Коррозионно-стойкие сплавы.
-
Материал сальниковой набивки Комбинация «Carbon/PTFE» или графит
-
Присоединение Фланцевое
Под приварку -
Исполнительный механизм Пневматический, пружинно-мембранный. Электрический. Ручной.
Варианты исполнения
С быстросъемным или резьбовым седлом
В варианте с резьбовым седлом уплотняющий элемент надёжно фиксируется в корпусе, что гарантирует стабильную герметичность и устойчивость к вибрациям при высоких перепадах давления.
Исполнение с быстросъёмным седлом позволяет производить замену узла без полной разборки клапана и демонтажа его с трубопровода — это значительно сокращает время обслуживания и простои оборудования, особенно при эксплуатации в непрерывных технологических процессах.
С удлиненной стойкой для высокотемпературных или криогенных сред
Удлинённая стойка (или шейка корпуса) обеспечивает эффективную тепловую изоляцию узла сальникового уплотнения: тепло от рабочей среды не передаётся на привод и уплотнения, благодаря чему температура в зоне сальника не превышает 100 °C.
Такое исполнение гарантирует надёжную работу клапана как при воздействии высоких температур, так и в криогенных условиях, сохраняя герметичность, точность регулирования и длительный срок службы сальниковой набивки из композиции Carbon/PTFE.
С антикавитационным затвором
Специальная многоступенчатая конструкция затвора (одно- или двухступенчатая) последовательно снижает давление потока, предотвращая образование паровых пузырей и последующую эрозию элементов клапана.
Благодаря этому обеспечивается плавное дросселирование, снижение шума и вибраций, а также увеличенный срок службы седла и плунжера даже при эксплуатации на агрессивных или абразивных средах.
С двухступенчатым антикавитационным затвором
Затвор состоит из двух последовательно расположенных ступеней дросселирования, каждая из которых снижает давление рабочей среды поэтапно, предотвращая переход жидкости в паровую фазу и разрушение деталей потоком.
Такое решение обеспечивает максимальную защиту корпуса и седла от эрозии, минимальный уровень шума и вибраций, а также высокую стабильность регулирования при работе в тяжёлых эксплуатационных условиях.
С двухступенчатым антишумовым затвором
Двухступенчатая конструкция затвора обеспечивает постепенное снижение давления и равномерное распределение потока, что предотвращает турбулентность и акустические колебания.
Благодаря этому достигается существенное снижение уровня шума без ухудшения пропускной способности, повышается комфорт и безопасность эксплуатации, а также увеличивается срок службы клапана за счёт снижения вибрационных нагрузок.
С угловым корпусом
Используется в системах, где требуется изменение направления потока на 90° или необходимо компактное размещение арматуры в ограниченном пространстве.
Угловое исполнение корпуса обеспечивает оптимальные гидродинамические характеристики, снижает сопротивление потока и риск образования застойных зон.
Такие клапаны особенно эффективны при работе с парообразными, загрязнёнными или кристаллизующимися средами, а также в случаях, когда важно минимизировать количество соединений и повысить надёжность трубопроводной системы.
С дублирующими уплотнительными кольцами на сальниковой втулке
Обеспечивает повышенную герметичность узла штока и защиту окружающей среды от возможных утечек.
Дополнительные уплотнительные кольца работают совместно с основным сальниковым уплотнением, создавая двойной барьер, который сохраняет герметичность даже при износе или перепадах давления.
Такое исполнение особенно эффективно при работе с токсичными, летучими или ценных средами, гарантируя надёжность, стабильность и длительный ресурс без частого обслуживания.
С сильфонным уплотнением штока
Предназначена для применения в установках с повышенными требованиями к герметичности и безопасности.
Герметичность достигается за счёт металлического сильфона, полностью исключающего выход рабочей среды в атмосферу даже при длительной эксплуатации.
Сильфон работает под внешним давлением и защищён направляющими втулками, обеспечивающими устойчивость к вибрациям и перепадам давления.
Такое исполнение оптимально для токсичных, взрывоопасных и вакуумных сред, где утечка недопустима, и гарантирует долговечность, надёжность и отсутствие обслуживания сальникового узла.
С паровой рубашкой обогрева
Для поддержания температуры рабочей среды внутри клапана. Паровая рубашка обеспечивает равномерный прогрев корпуса, предотвращая загустевание или кристаллизацию вязких или чувствительных к температуре жидкостей, а также снижает риск образования конденсата. Применяется в системах с высокой вязкостью среды или при работе в условиях пониженных температур.
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Клапан изготовлен с материалами и конструкцией, устойчивыми к коррозии, вызванной сероводородом. Обеспечивает долговечность и надежную работу в агрессивных средах, где возможна селективная или общий коррозионный износ, соответствуя требованиям стандарта NACE MR 0103/01-75 для нефтегазовой и химической промышленности.
С адаптацией к агрессивной окружающей среде, содержащей коррозионные газы или пары кислот, а также морской атмосфере
Клапан выполнен с материалами и защитными покрытиями, обеспечивающими устойчивость к коррозии и долговечность при работе в агрессивных промышленных и прибрежных условиях. Гарантирует надежную эксплуатацию в средах с кислотными или коррозионно-активными газами и высокой влажностью морского воздуха.
С отбором протечек в сальнике
Клапан оснащен системой контроля и отвода небольших утечек через сальник, что предотвращает попадание рабочей среды в окружающую среду и повышает безопасность эксплуатации. Такая конструкция позволяет оперативно обнаруживать и контролировать протечки, снижая риск аварий и необходимость частого технического обслуживания.

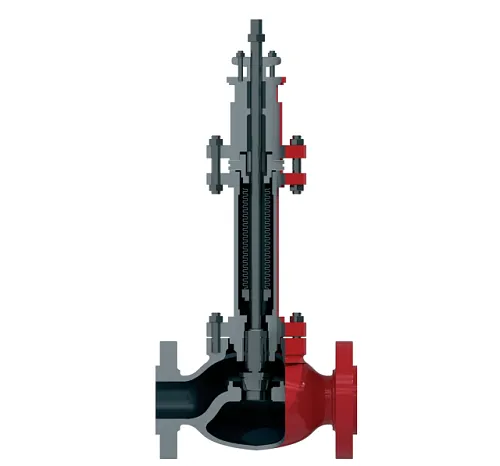

Отличительные особенности
-
Простая и надежная конструкцияКлючевая особенность клапана, обеспечивающая его устойчивую работу и лёгкость обслуживания. Минимальное количество подвижных и уплотняющих элементов снижает риск отказов, а продуманная компоновка узлов гарантирует стабильную герметичность и долговечность при любых условиях эксплуатации. Благодаря этому клапан сохраняет высокую надёжность, прост в монтаже и обслуживании, а также требует минимальных эксплуатационных затрат.
-
Затвор из высокопрочной нержавеющей сталиОбеспечивает надёжную и долговечную работу клапана при высоких нагрузках и перепадах давления. Материал обладает высокой стойкостью к коррозии, кавитационному и эрозионному износу, что делает клапан универсальным решением для различных типов рабочих сред — от нейтральных до агрессивных. Благодаря прочности и стабильности геометрии затвора сохраняется точность регулирования и герметичность на протяжении всего срока эксплуатации.
-
Различные типоразмеры приводовБлагодаря этому обеспечивается экономичная и стабильная работа как при низких, так и при высоких перепадах давления, без избыточного расхода энергии и ресурса оборудования. Такой подход повышает эффективность системы управления потоком и снижает эксплуатационные расходы при сохранении высокой точности регулирования.
-
Материалы для агрессивных средШирокий выбор конструкционных материалов для агрессивных сред обеспечивает адаптацию клапана к самым сложным условиям эксплуатации. В зависимости от состава рабочей среды и требований технологического процесса корпус и основные элементы могут изготавливаться из нержавеющих, легированных, жаропрочных и коррозионно-стойких сплавов, а также из бронзы для работы с кислородом. Такое разнообразие материалов позволяет гарантировать стойкость к коррозии, эрозии и химическому воздействию, сохраняя надёжность и долговечность клапана в агрессивных сред
-
Большой выбор седелПозволяет точно адаптировать клапан под конкретные параметры технологического процесса. Наличие седел с разными диаметрами проходного отверстия обеспечивает оптимальный диапазон регулирования расхода и стабильную работу при любых перепадах давления. Такое решение повышает универсальность клапана, упрощает подбор оборудования и даёт возможность использовать один типоразмер корпуса для различных условий эксплуатации.
-
Быстросъемное седлоПрименение быстросъёмного седла позволяет проводить ревизию и обслуживание затвора непосредственно на месте установки, без демонтажа клапана с трубопровода. Такое конструктивное решение значительно сокращает время простоев оборудования, упрощает техническое обслуживание и снижает затраты на эксплуатацию. Быстрая замена седла обеспечивает поддержание герметичности и надёжности клапана даже при интенсивной эксплуатации.
