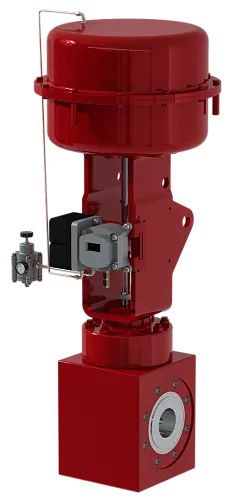

Многоступенчатый клапан
Многоступенчатый клапан предназначен для регулирования больших перепадов давления жидких рабочих сред. Лабиринтная форма затвора используется для распределения перепада давления вдоль оси плунжера. Конструкция обеспечивает эффективную защиту от кавитации и снижение скорости рабочей среды, тем самым предотвращая эрозию и вибрации. Большой размер проточной части позволяет пропускать твердые частицы размером до 1/10 DN клапана без помех для его работы. Типовые технологические позиции: рециркуляция насоса, впрыск воды в пароохладитель.
Технические характеристики
-
Условный диаметр DN от 25 до 200 мм
-
Условное давление PN от 10 до 42 МПа
-
Температура среды От минус 196 до 316 °С
-
Пропускная способность Сv 0,8…141,5 / Kv 0,7…121,7
-
Характеристика Линейная
-
Диапазон регулирования 50:1
-
Герметичность в затворе IV, V или VI классы ГОСТ 9544
-
Материал корпуса Углеродистая сталь. Теплостойкая сталь. Нержавеющая сталь. Коррозионно-стойкие сплавы.
-
Материал сальниковой набивки Комбинация «Carbon/PTFE» или графит
-
Присоединение Фланцевое
Под приварку -
Исполнительный механизм Пневматический, пружинно-мембранный. Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
С угловым корпусом, серия 78400
Используется в системах, где требуется изменение направления потока на 90° или необходимо компактное размещение арматуры в ограниченном пространстве.
Угловое исполнение корпуса обеспечивает оптимальные гидродинамические характеристики, снижает сопротивление потока и риск образования застойных зон.
Такие клапаны особенно эффективны при работе с парообразными, загрязнёнными или кристаллизующимися средами, а также в случаях, когда важно минимизировать количество соединений и повысить надёжность трубопроводной системы.
С проходным корпусом, серия 18400
Обеспечивает прямой поток рабочей среды через клапан с минимальным гидравлическим сопротивлением; конструкция серии 18400 рассчитана на стандартные давления и температуры для универсального применения.
С удлиненной стойкой для высокотемпературных или криогенных сред
Удлинённая стойка (или шейка корпуса) обеспечивает эффективную тепловую изоляцию узла сальникового уплотнения: тепло от рабочей среды не передаётся на привод и уплотнения, благодаря чему температура в зоне сальника не превышает 100 °C.
Такое исполнение гарантирует надёжную работу клапана как при воздействии высоких температур, так и в криогенных условиях, сохраняя герметичность, точность регулирования и длительный срок службы сальниковой набивки из композиции Carbon/PTFE.
С седлом из ПТФЭ и герметичностью по классу VI ГОСТ 9544-2015
Обеспечивает высокую уплотняющую способность, стойкость к агрессивным средам и минимальные протечки при рабочих давлениях и температурах.
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Клапан изготовлен с материалами и конструкцией, устойчивыми к коррозии, вызванной сероводородом. Обеспечивает долговечность и надежную работу в агрессивных средах, где возможна селективная или общий коррозионный износ, соответствуя требованиям стандарта NACE MR 0103/01-75 для нефтегазовой и химической промышленности.
С адаптацией к агрессивной окружающей среде, содержащей коррозионные газы или пары кислот, а также морской атмосфере
Клапан выполнен с материалами и защитными покрытиями, обеспечивающими устойчивость к коррозии и долговечность при работе в агрессивных промышленных и прибрежных условиях. Гарантирует надежную эксплуатацию в средах с кислотными или коррозионно-активными газами и высокой влажностью морского воздуха.
С отбором протечек в сальнике
Клапан оснащен системой контроля и отвода небольших утечек через сальник, что предотвращает попадание рабочей среды в окружающую среду и повышает безопасность эксплуатации. Такая конструкция позволяет оперативно обнаруживать и контролировать протечки, снижая риск аварий и необходимость частого технического обслуживания.
