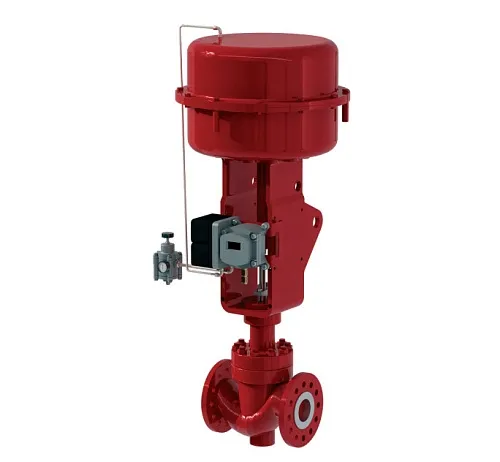

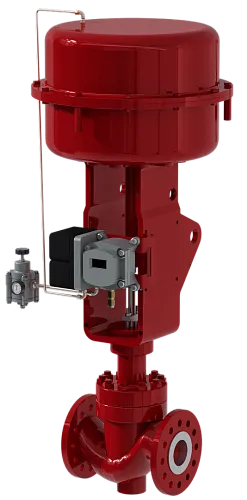

Клеточный клапан 41005
Клеточные клапаны серии 41005 благодаря разгруженному плунжеру могут применяться при самых высоких перепадах давления. Они обладают наивысшей пропускной способностью среди современных клеточных клапанов, а применяемые материалы обеспечивают безотказную работу при высоких давлениях и температурах.
Технические характеристики
-
Условный диаметр DN от 50 до 600 мм
-
Условное давление PN от 1,6 до 42 МПа
-
Температура среды От минус 196 до 566 °С
-
Пропускная способность Сv 10…7000 / Kv 8,6…6020
-
Характеристика Равнопроцентная, линейная
-
Диапазон регулирования 100:1
-
Герметичность в затворе IV, V, VI классы ГОСТ 9544
-
Присоединение Фланцевое
Под приварку -
Материал корпуса Углеродистая сталь. Хладостойкая сталь. Теплостойкая сталь. Нержавеющая сталь. Коррозионно-стойкие сплавы.
-
Материал сальниковой набивки Комбинация «Carbon/PTFE» или графит
-
Исполнительный механизм Пневматический, пружинно-мембранный. Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
С одноступенчатым антикавитационным/антишумовым затвором
Предназначена для эксплуатации в системах с умеренными перепадами давления, где возможны кавитационные явления или повышенный уровень шума.
Одноступенчатая конструкция затвора обеспечивает контролируемое снижение давления в одной ступени, что предотвращает образование паровых пузырей и уменьшает акустические колебания.
Такое исполнение эффективно защищает элементы клапана от эрозии, снижает вибрации и обеспечивает плавное, стабильное регулирование потока при минимальном уровне шума.
С двухступенчатым антишумовым затвором
Обеспечивает постепенное снижение давления и равномерное распределение потока, что предотвращает турбулентность и акустические колебания.
Благодаря этому достигается существенное снижение уровня шума без ухудшения пропускной способности, повышается комфорт и безопасность эксплуатации, а также увеличивается срок службы клапана за счёт снижения вибрационных нагрузок.
С многоступенчатым антикавитационным затвором типа VRT
Предназначена для эксплуатации в условиях крайне высоких перепадов давления, где существует риск интенсивной кавитации и эрозионного износа.
Затвор типа VRT (Variable Resistance Trim) имеет несколько последовательно расположенных ступеней дросселирования, каждая из которых поэтапно снижает давление рабочей среды.
Такое решение обеспечивает плавное рассеивание энергии потока, исключает образование паровых пузырей и ударных волн, снижает шум и вибрации.
В результате клапан демонстрирует высокую надёжность, стабильность регулирования и длительный срок службы даже в самых тяжёлых режимах эксплуатации.
С дополнительным разгрузочным плунжером, обеспечивающим надежную герметичность при высокой температуре
Предназначена для работы в условиях высоких температур и значительных перепадов давления, где требуется повышенная герметичность затвора.
Дополнительный разгрузочный плунжер снижает осевую нагрузку на уплотнительные поверхности, обеспечивая равномерное распределение давления и стабильное прилегание затвора к седлу.
Благодаря этому достигается надежная герметичность, снижение износа уплотнений и увеличение срока службы клапана при эксплуатации в термически нагруженных системах.
С различными типами уплотнительных колец
Позволяет адаптировать клапан под конкретные рабочие условия и требования к уровню герметичности.
В зависимости от температуры, давления и свойств среды применяются уплотнения из PTFE, графита, Витона или других эластомеров, обеспечивающие оптимальное сочетание стойкости, эластичности и износоустойчивости.
Такое конструктивное решение гарантирует высокий класс герметичности затвора, снижает утечки и повышает долговечность клапана при эксплуатации в широком диапазоне технологических параметров.
С многоступенчатым антикавитационным затвором лабиринтного типа
Предназначена для работы в условиях высоких перепадов давления и риска интенсивной кавитации.
Лабиринтная конструкция затвора формирует последовательное дросселирование потока через систему каналов и отверстий, что обеспечивает плавное поэтапное снижение давления и предотвращает образование паровых пузырей.
Благодаря равномерному распределению энергии потока и исключению локальных зон кавитации, достигается минимальный уровень шума, вибраций и эрозии, а также увеличенный срок службы седла и плунжера при стабильных характеристиках регулирования.
С дублирующими уплотнительными кольцами на сальниковой втулке
Обеспечивает повышенную герметичность узла штока и защиту окружающей среды от возможных утечек.
Дополнительные уплотнительные кольца работают совместно с основным сальниковым уплотнением, создавая двойной барьер, который сохраняет герметичность даже при износе или перепадах давления.
Такое исполнение особенно эффективно при работе с токсичными, летучими или ценных средами, гарантируя надёжность, стабильность и длительный ресурс без частого обслуживания.
Быстродействующее с применением специального позиционера
Предназначена для систем, где требуется мгновенная реакция клапана на изменение управляющего сигнала.
Использование высокоточного позиционера или бустерного реле обеспечивает значительное сокращение времени срабатывания без потери стабильности регулирования.
Такое исполнение оптимально для аварийных, пусковых и динамических процессов, где важна точность и скорость отклика, гарантируя надёжность, повторяемость и устойчивость работы клапана в любых режимах.
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Клапан изготовлен с материалами и конструкцией, устойчивыми к коррозии, вызванной сероводородом. Обеспечивает долговечность и надежную работу в агрессивных средах, где возможна селективная или общий коррозионный износ, соответствуя требованиям стандарта NACE MR 0103/01-75 для нефтегазовой и химической промышленности.
С адаптацией к агрессивной окружающей среде, содержащей коррозионные газы или пары кислот, а также морской атмосфере
Клапан выполнен с материалами и защитными покрытиями, обеспечивающими устойчивость к коррозии и долговечность при работе в агрессивных промышленных и прибрежных условиях. Гарантирует надежную эксплуатацию в средах с кислотными или коррозионно-активными газами и высокой влажностью морского воздуха.
С отбором протечек в сальнике
клапан оснащен системой контроля и отвода небольших утечек через сальник, что предотвращает попадание рабочей среды в окружающую среду и повышает безопасность эксплуатации. Такая конструкция позволяет оперативно обнаруживать и контролировать протечки, снижая риск аварий и необходимость частого технического обслуживания.
Применение высокопрочных материалов
Обеспечивает безотказную работу в сложных условиях эксплуатации
Отличительные особенности
-
Большой выбор вариантов исполнения затвораПозволяет найти нужное решение при различных сочетаниях высокого перепада давления и температур рабочей среды
-
Применение высокопрочных материаловОбеспечивает безотказную работу в сложных условиях эксплуатации
