Клапаны-пароохладители

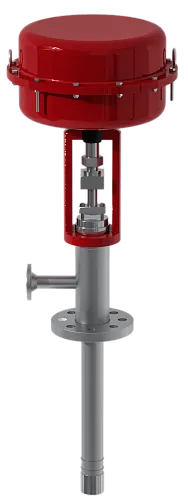

Клапан-пароохладитель с регулируемым сечением сопел обеспечивает тонкий аэрозольный впрыск воды в паропровод в большом диапазоне расходов. Система состоит из нескольких сопел с различной пропускной способностью, что позволяет с высокой точностью регулировать температуру при любых рабочих условиях. Пароохладитель может использоваться со входным давлением охлаждающей воды до 18,0 МПа, что в сочетании с высоким классом герметичности исключает применение дополнительных редукционных клапанов, часто требуемых на подобных позициях.
Технические характеристики
-
Условный диаметр DS 1525/2525 вода DN от 25 до 40 мм / пар DN 80
-
Условный диаметр DS 1550/2550 вода DN от 40 до 80 мм / пар DN 100
-
Условное давление PN от 2,5 до 42 МПа
-
Температура среды До 454 °С
-
Характеристика Линейная. Равнопроцентная. Модифицированно-линейная.
-
Диапазон регулирования от 10:1 до 80:1
-
Герметичность в затворе V класс ГОСТ 9544
-
Материал корпуса Теплостойкая сталь. Нержавеющая сталь.
-
Материал сальниковой набивки Графит
-
Присоединение Фланцевое
Под приварку -
Исполнительный механизм Пневматический, пружинно-мембранный. Электрический.
Варианты исполнения
4 различных положения фланца воды
Клапан-пароохладитель доступен с возможностью установки водяного фланца в четырёх различных положениях, что обеспечивает удобство монтажа и подключения к трубопроводной системе независимо от ориентации.
Уравновешенный и неуравновешенный плунжер
Клапан может быть выполнен с уравновешенным плунжером для облегчённого управления при высоких перепадах давления и минимизации износа, либо с неуравновешенным плунжером для более простых систем, где перепад давления небольшой.
Двухступенчатое снижение давления для высоких перепадов
Клапан оснащён двухступенчатой системой снижения давления, которая позволяет безопасно снижать перепад давления пара и воды, предотвращая кавитацию и резкие гидравлические удары при работе в системах с высокими перепадами давления.
