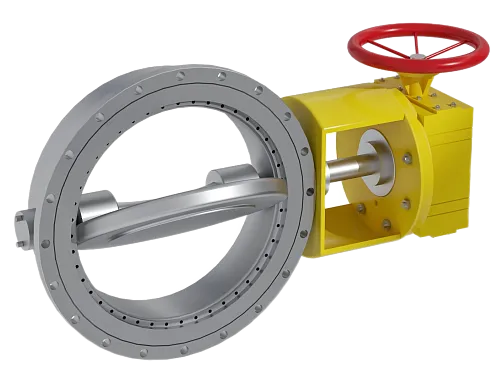

Дисковые затворы серий 23000 и МАК
Затворы предназначены для использования в качестве отсечной или регулирующей арматуры на трубопроводах предприятий различных отраслей промышленности. Затворы могут использоваться на любых жидких или газообразных средах, нейтральных к материалам деталей, соприкасающихся со средой.
Технические характеристики
-
Условный диаметр DN от 80 до 2400 мм
-
Условное давление PN от 1,6 до 25 МПа
-
Тип конструкции Уплотнение диска с тройным эксцентриситетом
-
Температура среды От минус 196 до 600 °С
-
Герметичность в затворе IV, V, VI классы ГОСТ 9544. Класс А ГОСТ 9544.
-
Материал корпуса Углеродистая сталь. Хладостойкая сталь. Теплостойкая сталь. Нержавеющая сталь. Коррозионно-стойкие сплавы.
-
Материал сёдел Металлографитное пакетное уплотнение
-
Материал сальниковой набивки Графит
-
Тип присоединения Фланцевое. Под приварку.
-
Исполнительный механизм Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
С паровой рубашкой обогрева
Для поддержания температуры рабочей среды внутри клапана. Паровая рубашка обеспечивает равномерный прогрев корпуса, предотвращая загустевание или кристаллизацию вязких или чувствительных к температуре жидкостей, а также снижает риск образования конденсата. Применяется в системах с высокой вязкостью среды или при работе в условиях пониженных температур.
С удлиненной стойкой для высокотемпературных или криогенных сред
Удлинённая стойка (или шейка корпуса) обеспечивает эффективную тепловую изоляцию узла сальникового уплотнения: тепло от рабочей среды не передаётся на привод и уплотнения, благодаря чему температура в зоне сальника не превышает 100 °C.
Такое исполнение гарантирует надёжную работу клапана как при воздействии высоких температур, так и в криогенных условиях, сохраняя герметичность, точность регулирования и длительный срок службы сальниковой набивки из композиции Carbon/PTFE.
С продувкой паром зоны уплотнения в седле
Предотвращает осаждение конденсата и загрязнений, обеспечивая надежную герметичность и стабильную работу клапана при высоких температурах и влажности среды.
С удлинением для подземной установки
Обеспечивает возможность монтажа клапана ниже уровня земли с сохранением удобного доступа к управлению и обслуживанию.
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Клапан изготовлен с материалами и конструкцией, устойчивыми к коррозии, вызванной сероводородом. Обеспечивает долговечность и надежную работу в агрессивных средах, где возможна селективная или общий коррозионный износ, соответствуя требованиям стандарта NACE MR 0103/01-75 для нефтегазовой и химической промышленности.
С адаптацией к агрессивной окружающей среде, содержащей коррозионные газы или пары кислот, а также морской атмосфере
Клапан выполнен с материалами и защитными покрытиями, обеспечивающими устойчивость к коррозии и долговечность при работе в агрессивных промышленных и прибрежных условиях. Гарантирует надежную эксплуатацию в средах с кислотными или коррозионно-активными газами и высокой влажностью морского воздуха.
Отличительные особенности
-
Конструкция затвора с тройным эксцентриситетомОбеспечивает равномерное распределение удельных давлений по всей уплотнительной поверхности, требуя минимального крутящего момента
-
Возможность двусторонней подачи рабочей средыПозволяет подключать трубопроводы с любой стороны клапана без изменения направления потока, обеспечивая универсальность монтажа и гибкость работы системы.
-
Конструкция со сплошным валомОбеспечивает повышенную прочность и надежность передачи крутящего момента от привода к диску, снижая риск поломки при высоких давлениях и интенсивной эксплуатации.
