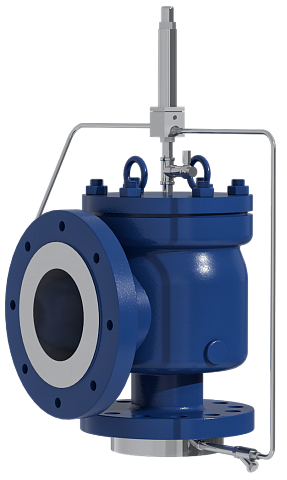

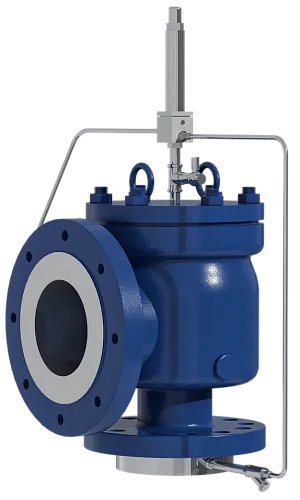

Импульсно-предохранительное устройство
Импульсное предохранительное устройство серии 3900 предназначено для использования во многих применениях для выпуска жидкости, газа, а также для работы с паром.
Импульсно-предохранительные устройства (ИПУ) находят свое применение в различных отраслях промышленности для работы с жидкими и газообразными средами и удовлетворяют наиболее жестким технологическим требованиям. При заданных высоких требованиях по производительности одно ИПУ способно заменить несколько предохранительных клапанов пружинного типа, что существенно снижает себестоимость проектов. Конструктивно ИПУ состоит из главного (основного) клапана и импульсного клапана (пилота), который, реагируя на изменения и используя давление в системе, управляет силой, действующей на верхнюю поверхность золотника главного клапана, обеспечивая тем самым герметичность в закрытом положении, до тех пор, пока давление в системе не превысит величину установочного давления.
При превышении установочного давления импульсный клапан обеспечивает сброс давления, действующего на верхнюю поверхность золотника основного клапана, тем самым, обеспечивая открытие последнего. При понижении давления в системе ниже установочного импульсный клапан обеспечивает его воздействие на верхнюю поверхность золотника главного клапана, тем самым, обеспечивая герметичное закрытие последнего.
-
ИПУ может быть настроено на два режима открытия:
- полноподъемный, характеризуемый быстрым полным подъемом золотника при превышении установочного; давления
- пропорциональный, характеризуемый постепенным подъемом золотника пропорционально увеличению давления сверх установочного
Технические характеристики
-
Тип ПК ИПУ (импульсно-предохранительное устройство)
-
Условный диаметр Вход DN 25…300 мм
Выход 50…400 мм -
Класс давления Вход ANSI от 150 до 2500
(PN 2,0 ÷ 42 МПа)
Выход ANSI от 150 до 300
(PN 2,0 ÷ 5,0 МПа) -
Температура среды От минус 40 до 263 °C
-
Установочное давление От 0,1 до 25,8 МПа
-
Площадь проходного сечения 21 размер От 0,71 до 451,22 см²
-
Материальное исполнение Углеродистая сталь. Нержавеющая сталь. Низкотемпературная углеродистая сталь. Специальные стали и сплавы.
-
Испытания на герметичность API 527
-
Тип присоединения Фланцевое
Варианты исполнения
Отличительные особенности
-
Затвор из нержавеющей сталиЗатвор из нержавеющей стали в стандартном исполнении
-
Удалённый отбор рабочей средыУдалённый отбор рабочей среды
-
Отсутствует противодавлениеОборудование не подвержено влиянию противодавления
-
Фильтры на импульсной линииФильтры на импульсной линии для очистки рабочей среды
-
Переносное устройствоПереносное устройство для испытания пилотного клапана
