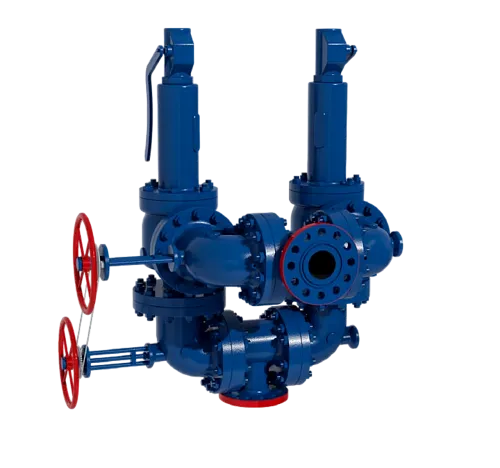

Блоки предохранительных клапанов с переключающими устройствами
Предохранительное устройство, состоящее из двух предохранительных клапанов и переключающего устройства в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого от недопустимого превышения давления оборудования только с одним из предохранительных клапанов.
Переключение между двумя установленными предохранительными клапанами позволяет одному предохранительному клапану всегда выполнять свои функции, пока другой клапан обслуживается.
Технические характеристики
-
Условный диаметр DN от 25 до 250 мм
-
Температура среды От минус 196 до плюс 500 °C
-
Материальное исполнение Углеродистая сталь. Нержавеющая сталь. Хладостойкая сталь. Теплостойкая сталь. Коррозионные сплавы
-
Тип присоединения Фланцевое
Варианты исполнения
С мягким уплотнением седла
Исполнение с мягким уплотнением седла (герметичность в седле при рабочем давлении, равном 95% от давления начала открытия)
С сильфонным уплотнением штока
Предназначена для применения в установках с повышенными требованиями к герметичности и безопасности.
Герметичность достигается за счёт металлического сильфона, полностью исключающего выход рабочей среды в атмосферу даже при длительной эксплуатации.
Сильфон работает под внешним давлением и защищён направляющими втулками, обеспечивающими устойчивость к вибрациям и перепадам давления.
Такое исполнение оптимально для токсичных, взрывоопасных и вакуумных сред, где утечка недопустима, и гарантирует долговечность, надёжность и отсутствие обслуживания сальникового узла.
На сероводород
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Твердосплавные покрытия в затворе
Применение покрытий на основе карбидов и сплавов (карбид вольфрама, стеллит и др.) повышает износостойкость и стойкость к абразивному воздействию, обеспечивая длительную герметичность и ресурс работы при тяжелых условиях эксплуатации.
С цепной / карданной передачей
Цепная или карданная передача обеспечивает удобство привода в стеснённых условиях, сохраняя лёгкость и точность управления затвором.
