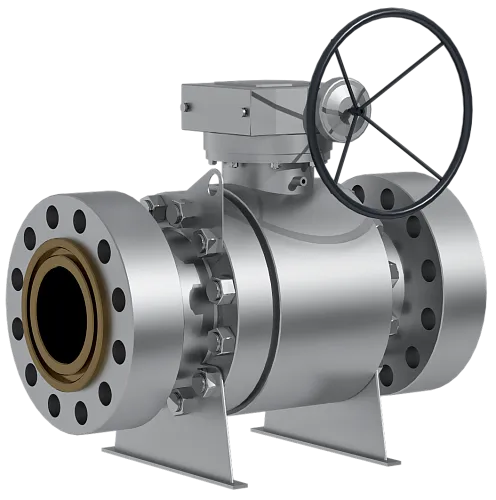

Шаровый кран с шаром в опорах
Технические характеристики
-
Номинальный диаметр DN от 15 до 200 мм
-
Присоединение фланцевое/ под приварку
-
Номинальное давление PN от 1,6 до 42 МПа
-
Рабочая температура от минус 196 до плюс 400 °C
-
Материал корпуса углеродистая сталь/хладостойкая сталь/теплостойкая сталь/ нержавеющая сталь/ коррозионностойкие сплавы
-
Привод пневматический, поршневой/ электрический/ ручной
-
Тип проточной части полнопроходная/зауженная
-
Тип конструкции с плавающим шаром
-
Тип седла с мягким уплотнением/ с металлическим уплотнением
Варианты исполнения
Криогенное исполнение
Конструкция адаптирована для работы при температуре до –196 °C и ниже.
Удлинённая стойка и специальные материалы исключают замерзание уплотнений и обеспечивают надёжную герметичность при криогенных перепадах температуры.
Пожаробезопасное исполнение API 607
Клапан соответствует требованиям API 607, что гарантирует сохранение герметичности при воздействии открытого пламени.
После выгорания мягких уплотнений сохраняется металлическая герметизация, обеспечивающая защиту оборудования и персонала в аварийных ситуациях.
Стойкость к сероводороду
В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород
Дренажная заглушка
Позволяет сливать остатки рабочей среды из полости крана при обслуживании или консервации, упрощая подготовку к ремонту и повышая безопасность.
Заглушка сброса давления из полости корпуса
Обеспечивает контролируемое снижение избыточного давления, возникающего при нагреве или расширении среды внутри крана, предотвращая аварийные нагрузки на корпус и сёдла.
С подачей смазки
Подача смазки в зону сёдел; в зону сальника
Специальное исполнение сёдел (DPE)
Сёдла работают в режиме двойного поджатия, обеспечивая герметичность как со стороны давления, так и со стороны полости крана.
Повышает безопасность и гарантирует нулевую утечку в системах высокого давления.
V-образное уплотнение вала
Обеспечивает автоматическую компенсацию износа и стабильную герметичность узла вала, особенно при переменных давлениях и температурах.
Конструкция с верхним разъёмом
Позволяет производить обслуживание и замену внутренних деталей без демонтажа крана с трубопровода, снижая время простоев и стоимость обслуживания.
Цельносварная конструкция
Корпус выполнен без разъёмных соединений, что исключает внешние утечки, повышает надёжность и подходит для подземной установки и магистральных трубопроводов.
Отличительные особенности
-
ПокрытиеПокрытие шара/седла: карбидом вольфрама, стеллитом, нитридом хрома, карбидом хрома
-
Саморазгружающиеся сёдлаСёдла автоматически компенсируют давление среды, снижая нагрузку на шар или плунжер.
