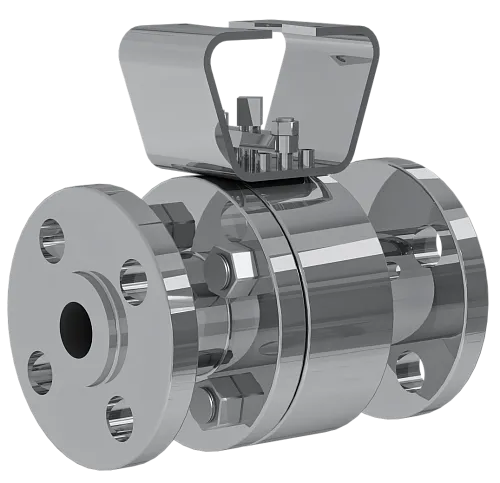

Шаровый кран с плавающим шаром

Номинальный диаметр DN от 15 до 200 мм
Присоединение фланцевое/ под приварку
Номинальное давление PN от 1,6 до 42 МПа
Рабочая температура от минус 196 до плюс 400 °С
Материал корпуса углеродистая сталь/хладостойкая сталь/теплостойкая сталь/ нержавеющая сталь/ коррозионностойкие сплавы
Привод пневматический, поршневой/ электрический/ ручной

Технические характеристики

Номинальный диаметр DN от 15 до 200 мм
Присоединение фланцевое/ под приварку
Номинальное давление PN от 1,6 до 42 МПа
Рабочая температура от минус 196 до плюс 400 °С
Материал корпуса углеродистая сталь/хладостойкая сталь/теплостойкая сталь/ нержавеющая сталь/ коррозионностойкие сплавы
Привод пневматический, поршневой/ электрический/ ручной
Тип седла с мягким уплотнением/ с металлическим уплотнением
Герметичность класс А по ГОСТ 9544-2015
Стандартное исполнение антивыбивная конструкция штока/антистатическое исполнение/двусторонняя подача рабочей среды
Тип конструкции с плавающим шаром
Тип проточной части полнопроходная/зауженная

Варианты исполнения

Стойкость к сероводороду

Пожаробезопасное исполнение API 607

С паровой рубашкой обогрева

Криогенное исполнение

Стойкость к сероводороду

В соответствии с требованиями стандарта NACE MR 0103/01-75 для сред, содержащих сероводород

Пожаробезопасное исполнение API 607

Клапан соответствует требованиям API 607, что гарантирует сохранение герметичности при воздействии открытого пламени. После выгорания мягких уплотнений сохраняется металлическая герметизация, обеспечивающая защиту оборудования и персонала в аварийных ситуациях.

С паровой рубашкой обогрева

Для поддержания температуры рабочей среды внутри клапана. Паровая рубашка обеспечивает равномерный прогрев корпуса, предотвращая загустевание или кристаллизацию вязких или чувствительных к температуре жидкостей, а также снижает риск образования конденсата. Применяется в системах с высокой вязкостью среды или при работе в условиях пониженных температур.

Криогенное исполнение

Конструкция адаптирована для работы при температуре до –196 °C и ниже. Удлинённая стойка и специальные материалы исключают замерзание уплотнений и обеспечивают надёжную герметичность при криогенных перепадах температуры.

Отличительные особенности

Отверстие в шаре

Отверстие в шаре для выравнивания давления
Малые управляющие моменты

Минимальные затраты времени на поворот затвора

Простая форма проточной части

Простая форма проточной части и отсутствие в ней застойных зон
Покрытие

Покрытие шара/седла: карбидом вольфрама, стеллитом, нитридом хрома, карбидом хрома
