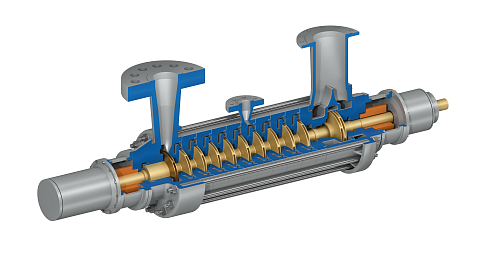

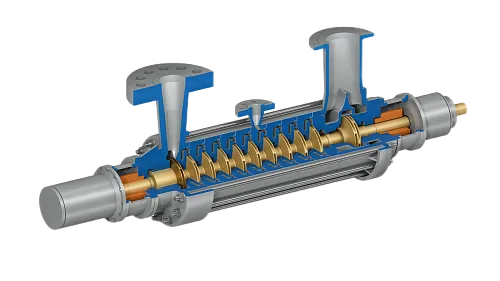

Однокорпусной многоступенчатый двухопорный насос с радиальным разъемом тип ВВ4

Модель DDHF-R (BB4)- горизонтальный многоступенчатый двухопорный насос секционного типа с радиальным разъемом корпуса, в соответствии со стандартом API610 тип ВВ4. Предназначен для тяжелых условий эксплуатации, используется в нефтеперерабатывающих предприятиях, нефтехимической и химической промышленности, энергетике.

Насосы модели DDHF-R были разработаны для использования в таких применениях, как системы питания котлов для энергопроизводящих установок (электростанций), транспортировка жидкости по трубопроводам, систем обратного осмоса, рекуперации энергии и нагнетания углекислоты СО2.

Конструктивные особенности:

1. Подшипники с принудительной смазкой. Все корпуса подшипников оснащены площадками под установку датчиков вибрации и температуры.

2. Крепление корпуса по оси для увеличения устойчивости к температурным расширениям.

3. Монтажные/подъемные проушины и другие конструктивные особенности для облегчения сборки и обслуживания.

4. Промежуточный фланец отбора различных размеров и ориентации.

5. Прецизионное литье направляющих аппаратов и чистовая обработка гарантирует низкие радиальные нагрузки на ротор.

6. Форма входного канала обеспечивает равномерность потока и низкий кавитационный запас NPSHr.

7. Камера торцового уплотнения в соответствии с API682/ISO21049

8. Балансировочный барабан установлен с натягом на валу для минимизирования остаточного дисбаланса.

9. Прецизионное литье рабочих колес для максимального прогнозирования потока и гидравлического баланса радиальной нагрузки. Рабочие колеса устанавливаются на горячую посадку для избежания 10. коррозии при трении и остаточного дисбаланса. Первое колесо доступно с одинарным и двухстороннем входом.

10. Упрочненное покрытие всех контактных поверхностей щелевых уплотнений и балансировочного барабана для увеличения срока службы.

11. Зазоры и допуски между деталями ротора и статора гарантируют бесперебойную работу при частых пусках остановах.
