Цифровой датчик / контроллер уровня

Цифровой датчик / контроллер уровня

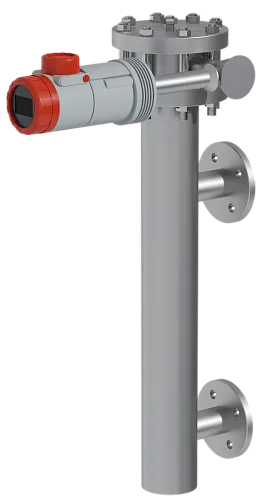

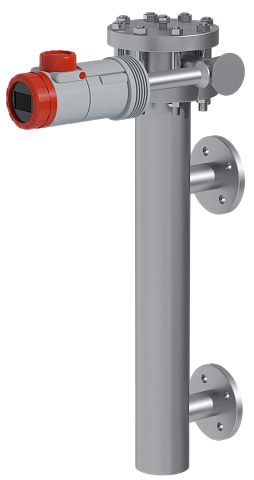

Цифровой датчик уровня — это интеллектуальный цифровой прибор нового поколения с коммуникационным протоколом HART, сочетающий превосходные характеристики с простотой настройки и калибровки.

Действие механической части основано на апробированном принципе "буек — торсионная трубка". Бесконтактный датчик Холла и встроенный микроконтроллер с высокой точностью преобразуют вращение стержня торсионной трубки в аналоговый электронный сигнал.

Предусмотрено исполнение контроллера уровня.

Калибровка, конфигурация и диагностика прибора могут быть выполнены на месте, посредством встроенных кнопок и цифрового дисплея, с ручного коммуникатора, или из системы управления.

Прибор может быть адаптирован под заказ к существующим буйковым колонкам

    Назначение:
  • датчик уровня жидкости
  • датчик интерфейса
  • измерение плотности (при полностью погруженном буйке)
Основные технические характеристики
Сигнал
4…20 мА/HART
Диапазон измерения
до 16 000 мм
Условное давление
PN от 1,0 до 42 МПа
Плотность среды
150…1400 кг/м³
Температура среды
От минус 210 до 450 °С
Окружающая температура
От 40 до 80 °С
Для температур ниже минус 40 °С предусмотрена установка в термошкафах.
Чтение с дисплея LCD затруднено при температурах ниже -10 °С,
дисплей отключается электроникой прибора при температурах ниже -15 °С.
Материал корпуса
Углеродистая сталь. Нержавеющая сталь. Специальные стали и сплавы.
Тип присоединения
Фланцевое. Резьбовое. Под приварку.
Точность
± 0,5%
Гистерезис
± 0,3%
Воспроизводимость
± 0,2%
Интеллектуальные функции
Фильтр первого порядка с настраиваемыми параметрами
Smart-фильтрация показаний бесконтактного датчика, для исключения влияния шумов на цифровую обработку сигнала
Автонастройка для Smart-фильтрации
Настройка нижнего и верхнего аварийных уровней
Настраиваемый отказобезопасный сигнал в случае обнаружения неполадок
Непрерывная самодиагностика со специальной испытательной процедурой для датчика Холла
Непрерывная запись данных: число заполнении резервуара, время работы при нижнем и верхнем уровне, общее время работы и др.
Проверка конфигурации — анализ базы данных для исключения неправильного применения
Сохранение и индикация информации об ошибках
Имитация выходного сигнала для проверки контура
Настраиваемые переключатели (дискретные выходы): Umax=30В Imax=1А, условия срабатывания: минимальный максимальный уровень, ошибки, перезагрузка прибора, переход в отказобезопасный режим
Варианты исполнения
Цифровой датчик / контроллер уровня
Варианты исполнения
Взрывозащита: взрывонепроницаемая оболочка и искробезопасная электрическая цепь
Датчик или контроллер процесса
Второй аналоговый выход 4-20мА + два дискретных выхода (Umax=30В Imax=1А)
Удлинение торсиона для защиты от воздействия температуры
Установка без буйковой камеры сверху или сбоку резервуара
Буйковые камеры со всеми возможными вариантами расположения соединительных перемычек
Присоединительные размеры фланцев по различным стандартам или чертежам заказчика
В соответствии с требованиями стандарта NACE MR 0103/0175 для сред, содержащих сероводород
Отличительные особенности
01
Сертификат SIL 2. Прибор удовлетворяет требованиям разделов 1-7 стандарта IEC 61508:2000
02
Двухпроводной прибор, не требует отдельного силового питания
03
Цифровой жидкокристаллический дисплей с кнопками
04
Коммуникация — ручной коммуникатор, кнопки и цифровой дисплей, программа Valvue, Valvue AMS® snap-on, Valvue PRM® plug-in, DTM драйвер для любой системы, поддерживающей FDT/DTM
05
Калибровка с жидкостью или без нее
06
Независимая настройка нуля и шкалы
07
Настройка сдвига нуля и уменьшенной шкалы
08
Программная установка действия (прямое или обратное)
09
Компенсация тепловых расширений устройством торсионного стержня
10
Двухступенчатая фильтрация выходного сигнала
11
Сохранение последних данных конфигурации и калибровки, даже при отключении питания
12
Дополнительный аналоговый выход 4-20мА: Второй выход с информацией об уровне. Может применяться для подключения локального индикатора уровня, или когда прибор используется как контроллер, так как по первичному выходу 4-20мА передается уставка для исполнительного устройства
13
Программная и аппаратная блокировки
