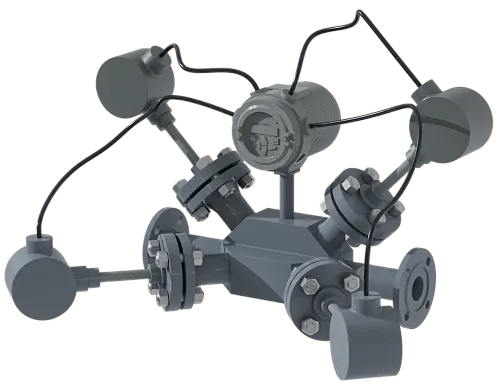

Стационарный расходомер УЗР-868-ГМ(Х)

Стационарный расходомер УЗР-868-ГМ(Х)

Расходомеры УЗР-868-ГМХ предназначены для измерения скорости, объемного расхода (объема) природного, попутного и свободного нефтяного, факельного газов и иных газов с известными физическими свойствами при рабочих условиях.

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока. Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного).

Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри стального цилиндрического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

    Расходомеры имеют различные исполнения по способу подключения к трубопроводу:
  • измерительный трубопровод с фланцевыми исполнениями
  • монтаж на измерительном трубопроводе на месте эксплуатации
Основные технические характеристики
Размер трубы
50 мм - 3000мм
Материал первичного преобразователя (датчика)
Титан, Monel, Hastelloy, нержавеющая сталь
Материал Трубы
Все металлы. При использовании труб из других материалов, проконсультируйтесь с компанией ЗАО «ДС Контролз»
Класс давления проточная часть
стандартно 18,7 МПа; опционально 24 МПа
Входы/Выходы
аналоговый(от 0/4 до 20 мА); ипмульсный; частотный
Температура процесса
50°C до 150°C; от 190°C до 450°C
Температура окр. среды
минус 40°C до 60°C
Длина кабеля
330м
