Стационарный расходомер УЗР-868-ГФ(Х)
Расходомеры УЗР-868-ГФХ предназначены для измерения скорости, объемного расхода (объема) попутного и свободного нефтяного, факельного газов при рабочих условиях.

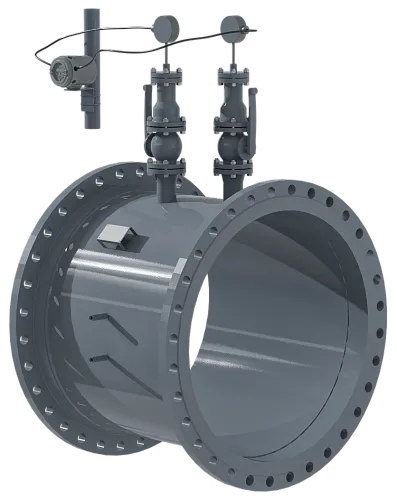

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока. Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного).
Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри стального цилиндрического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.
Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.
-
Расходомеры имеют различные исполнения по способу подключения к трубопроводу:
- измерительный трубопровод с фланцевыми исполнениями
- монтаж на измерительном трубопроводе на месте эксплуатации
Технические характеристики
-
Размер трубы 50 мм - 3000мм
-
Материал первичного преобразователя (датчика) Титан, Monel, Hastelloy, нержавеющая сталь
-
Материал Трубы Все металлы. При использовании труб из других материалов, проконсультируйтесь с компанией ЗАО «ДС Контролз»
-
Класс давления проточная часть 20 МПа
-
Диапазон измерений 4000:1
-
Скорость потока 0,08-120 м/с
-
Температура окр. среды минус 40°C до 60°C
-
Длина кабеля 330м
