Измерение расхода на газовой нитке контрольного сепаратора
Ультразвуковой расходомер газа успешно измеряет расход влажного газа в контрольном сепараторе
-
Преимущества:
- Отсутствует необходимость менять диафрагму для измерения расхода
- Сводит к минимуму любую потенциальную угрозу безопасности во время замены диафрагмы
- Достоверный и надежный сигнал
Сводная информация
Контрольный сепаратор используется для разделения газа, нефти и воды до уровня, позволяющего точно измерить каждую добываемую фазу. Газ обычно измеряется с помощью прибора для измерения перепада давления (диафрагмы), где на точность и надежность измерения могут влиять изменения в диапазонах давления и расхода.

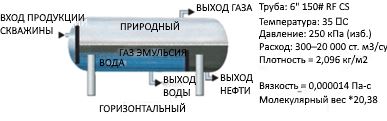

Типовой контрольный сепаратор
Проблема
Международная нефтегазовая компания, работающая в Юго-Восточной Азии, имеет от трех до четырех эксплуатационных скважин, подключенных к контрольному сепаратору, и традиционно использовала диафрагменный расходомер. Из-за изменений в технологических условиях вследствие смены скважин заказчик выявил необходимость замены измерительной диафрагмы на измерительную диафрагму с другим относительным диаметром для измерения расхода. Поскольку расходомер с одним отверстием не может обрабатывать параметры в условиях потока из различных скважин, заказчику требовалась технология расходомера, способная производить измерения при всех изменениях процесса..
Решение
Ультразвуковой расходомер газа Panametrics PanaFlow Z1G был выбран и установлен на основании его способности измерять относительно влажный газ при низком давлении. PanaFlow Z1G не создает перепадов давления, поскольку ультразвуковые преобразователи не ограничивают поток среды. Кроме того, расходомер обеспечивает широкий динамический диапазон регулирования, что позволяет выполнять измерения в требуемом диапазоне расхода независимо от того, какая скважина подключена к системе.
Результат
После восьми месяцев использования PanaFlow Z1G заказчик в полной мере оценил более низкие затраты на техническое обслуживание при сохранении точности и надежности измерения расхода. Экономия, полученная при использовании расходомера Panametrics, включает в себя:
- четыре человека-часа на операцию;
- вынужденные перерыве в добыче снижены на четыре часа;
- энергоэффективность без перепада давления
По представленному оборудованию можно обратиться в "ДС Контролз" как к дистрибьютору. С другими расходомерами можно ознакомиться в каталоге ультразвуковых расходомеров.
